频谱与状态字
显示通道的频率成分，或把数字状态字拆成各个位。
在哪里找到
- +（“添加组件”）→“频谱”
- +（“添加组件”）→“状态字”
操作步骤
- 1
选择通道与范围
添加任一组件，选择“分析通道”、可选的“条件”和“范围”：“整个记录”“当前选择”（对比时使用参考圈）或某一圈，以及“区域”。
- 2

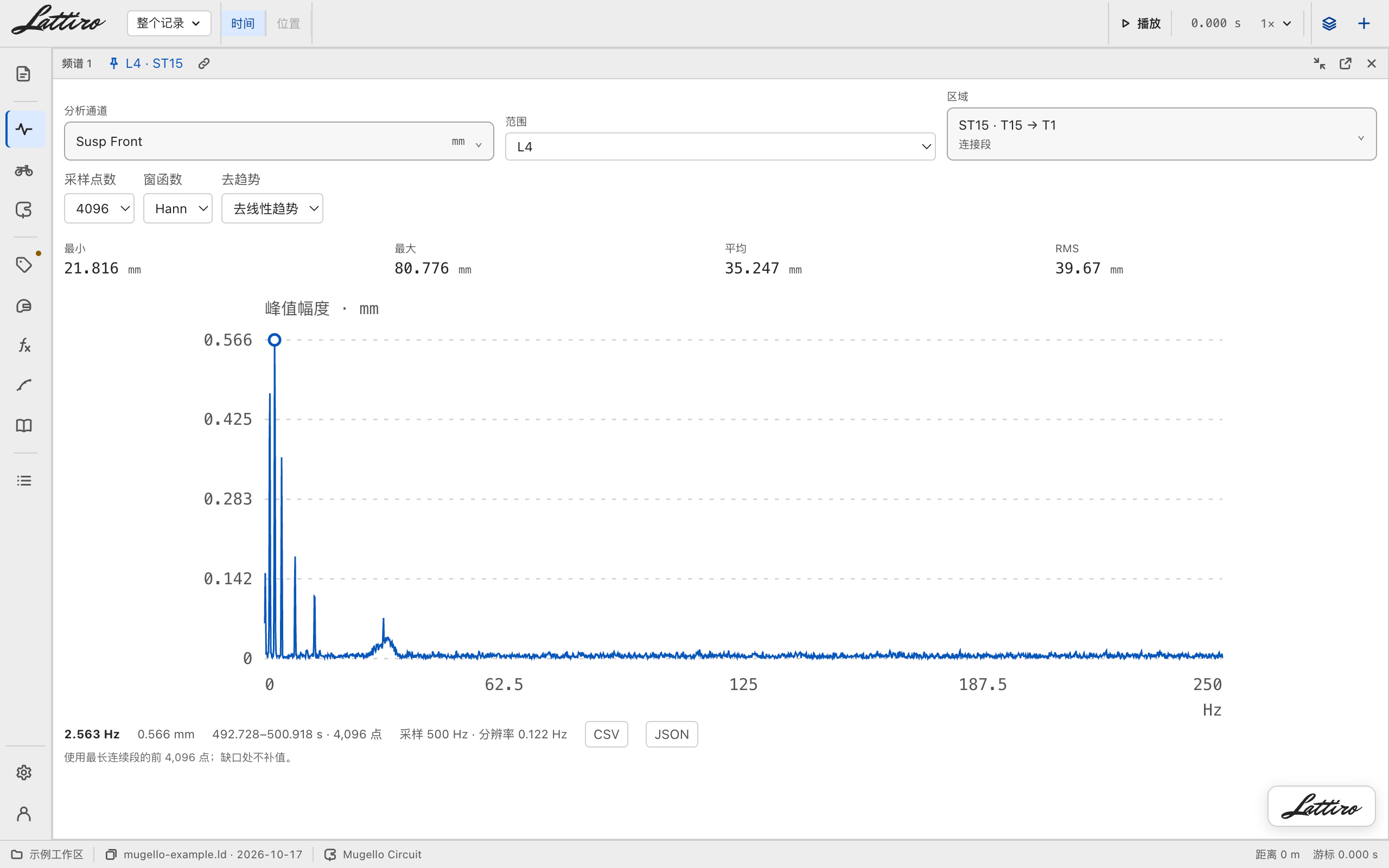

设置频谱
选择“采样点数”（32–8192，默认 4096）、“窗函数”（Hann 或“矩形”）和“去趋势”（“去均值”“去线性趋势”“保留直流”）。图中显示峰值幅度随频率的分布。
- 3
读取频率
把鼠标移到图上或用 ←/→ 选择频率。读数显示该频率的幅度、时间段与点数、采样率和分辨率；可用 CSV、JSON 导出结果。
- 4
选择位
在“状态字”中打开“选择位”，勾选 Bit 0–31（默认 0–7），并为每个位设置名称和颜色。
- 5
查看状态变化
“跟随光标”（默认开启）显示游标处的状态字；也可填写“源时间 · s”后点“定位”。“状态变化”逐条列出变化前后的位。
还需了解
连续、均匀的数据
频谱需要连续、均匀采样的时间段，不会把分开的圈拼接成一段信号。
位的读取方式
通道按无符号 32 位整数解码。名称和颜色只改变显示，不会修改源通道。
并排查看
把频谱或状态字放在遥测曲线旁，对照同一时刻的读数。
Lattiro 助手 · 内测（仅限受邀）
内测中，助手可添加这些组件并设置频谱参数。
