二维与三维关系图
直接用现有通道绘制一个通道相对另一个通道的关系，或用三维显示三个通道，不需要公式或查表。
在哪里找到
- +（“添加组件”）→“关系图”→“二维”/“三维”
操作步骤
- 1
添加关系图

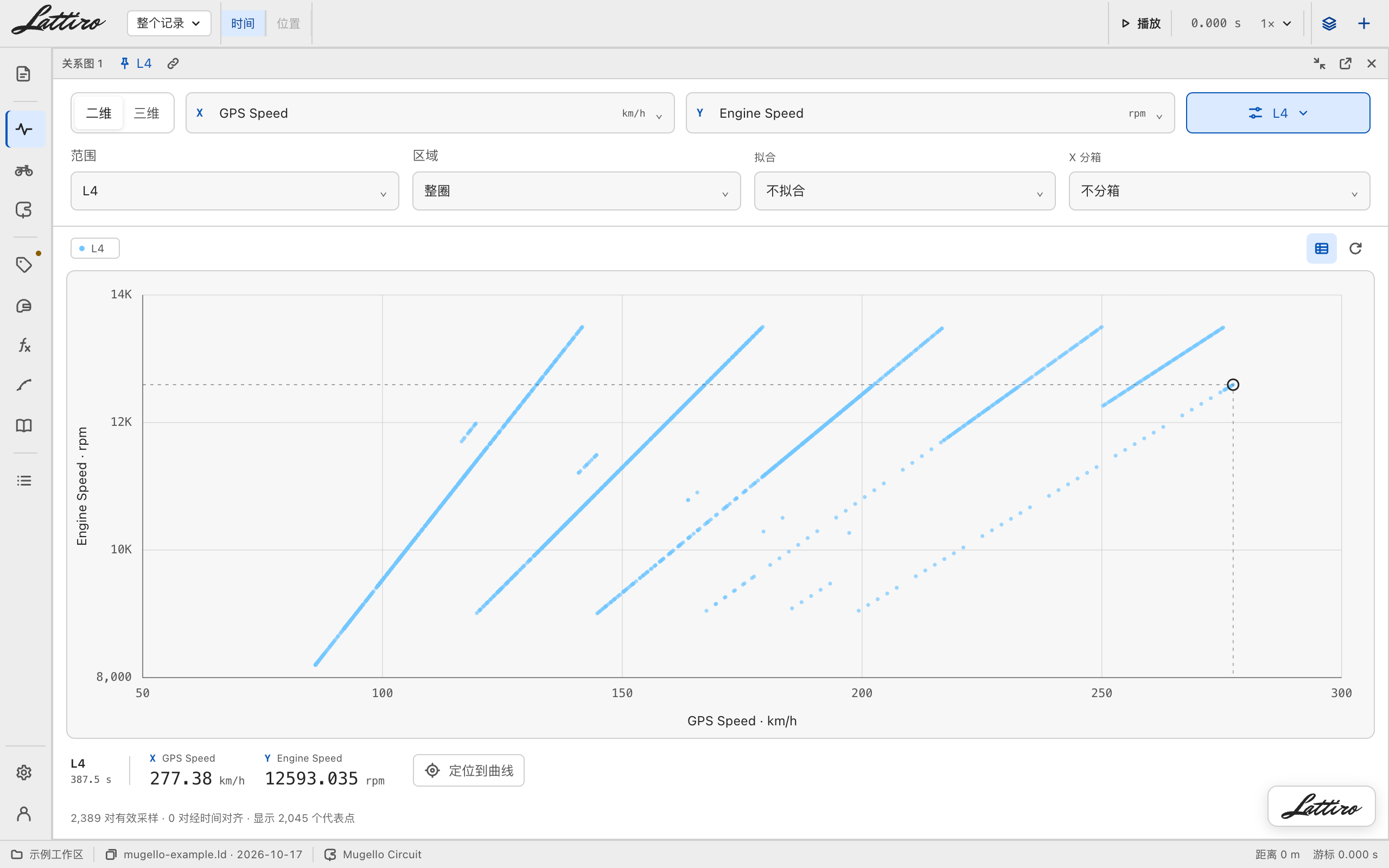

添加“关系图”，在“图形维度”中选择“二维”（默认）或“三维”。
- 2
选择通道

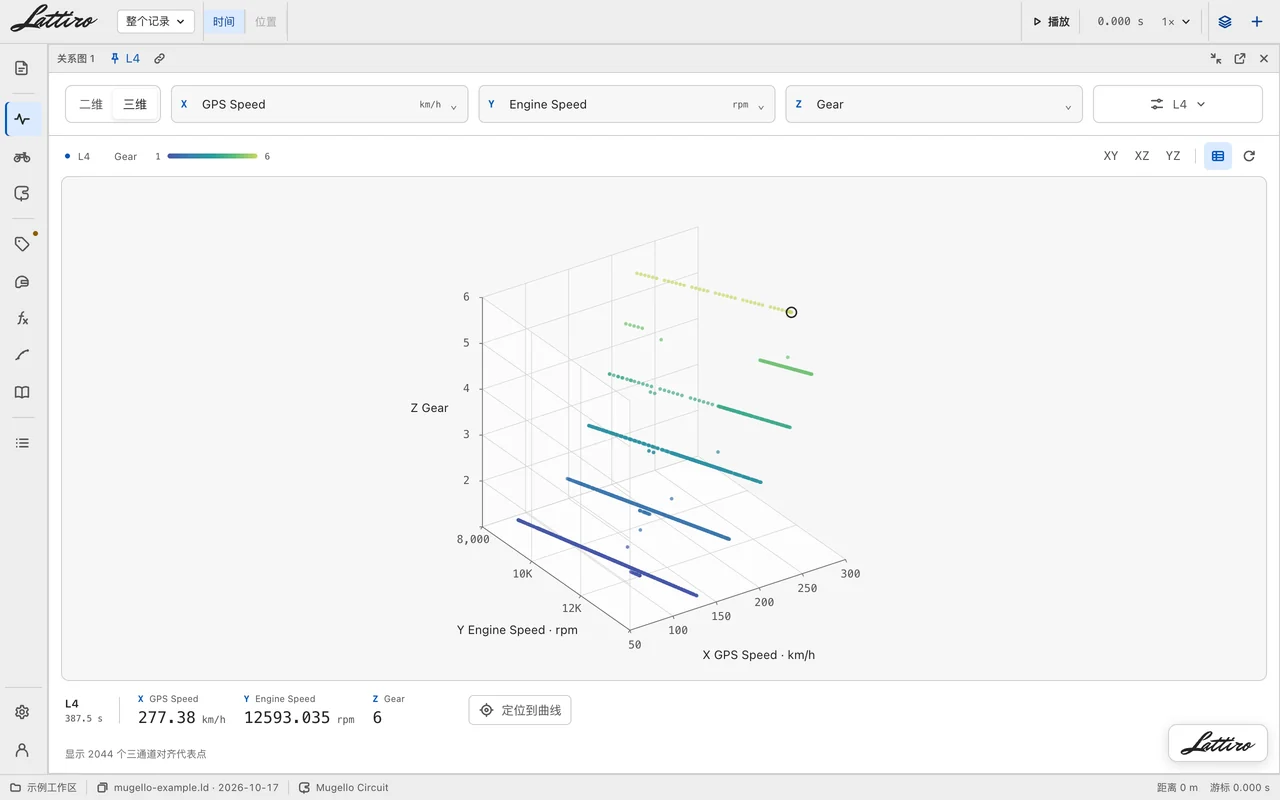

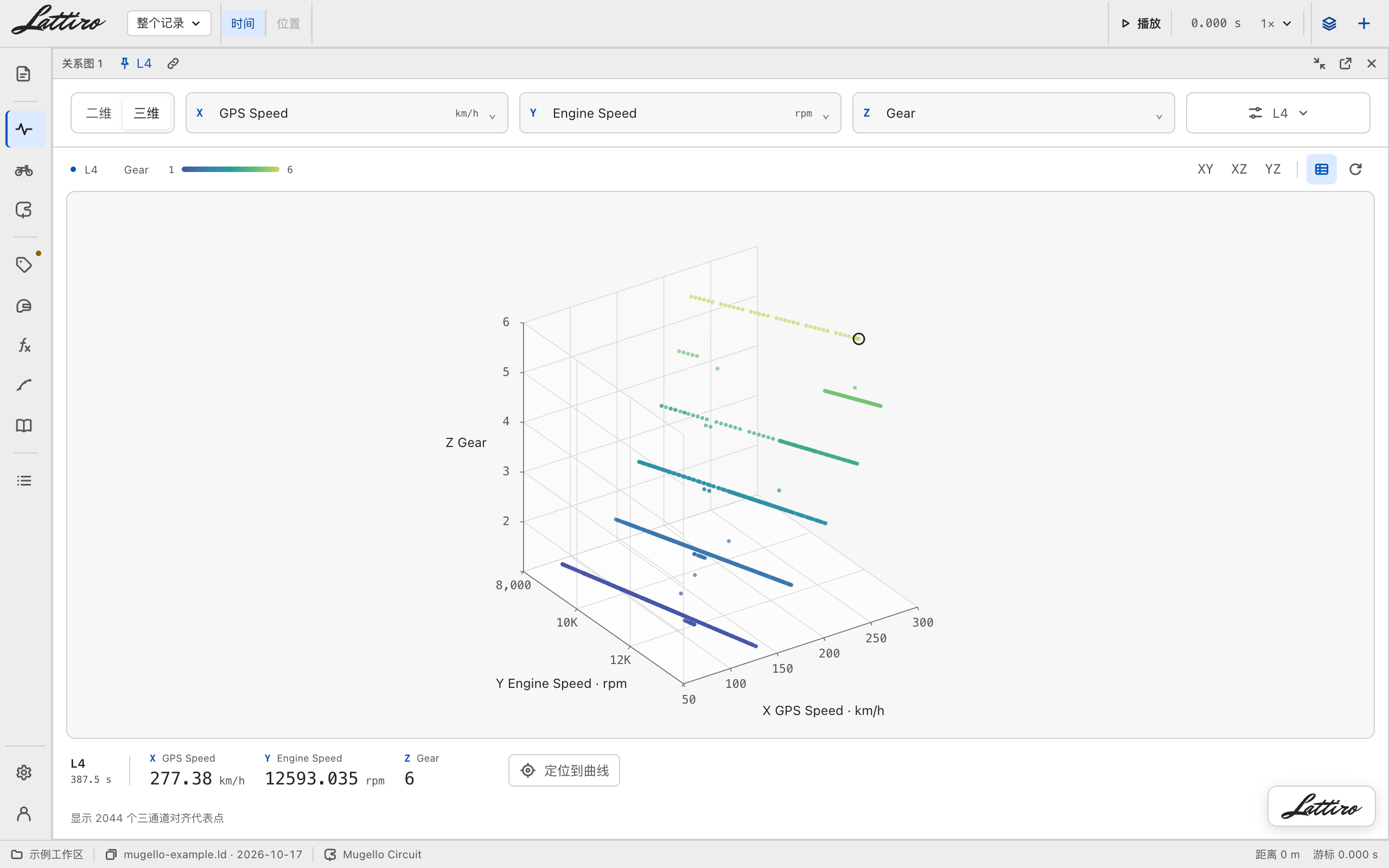

设置“X 通道”“Y 通道”，三维时再选“Z 通道”，可用原始通道或已保存的计算通道，例如 X = RPM、Y = TPS、Z = Lambda。坐标选好后点云立即显示；三维时 Z 也决定“颜色刻度”。
- 3
设置范围与条件
打开“范围与条件”，选择整个记录、当前选择、某一圈或“多圈对比”，以及“区域”和已保存的“条件”。不同圈用不同颜色区分。
- 4
调整视角
二维：拖动平移，滚轮缩放。三维：拖动旋转，按住 Shift 拖动平移，滚轮缩放，或用“俯视 XY”“正视 XZ”“侧视 YZ”。“显示网格”和“复位视角”在图表工具中。
- 5
读取数值
点击数据点，或在关系图获得焦点时用 ←/→ 键查看读数；“定位到曲线”把游标移到对应时刻。
还需了解
二维拟合
“拟合”提供“不拟合”“线性”“二次”“三次”，统计详情中给出 R² 和 RMSE。
分箱统计
“X 分箱”（“不分箱”、8、16、32 或 64）按分箱列出统计表，并可“导出 CSV”。
数据点如何配对
各通道按 X 通道的采样时间对齐；缺少任一值的点不绘制。
不需要查表
要同时查看 RPM、TPS 和 Lambda，用三维关系图即可；查表用于按已知关系生成新通道。
Lattiro 助手 · 内测（仅限受邀）
内测中，助手可添加关系图、在二维和三维之间切换并设置 X、Y、Z 通道，之后仍可手动修改。
