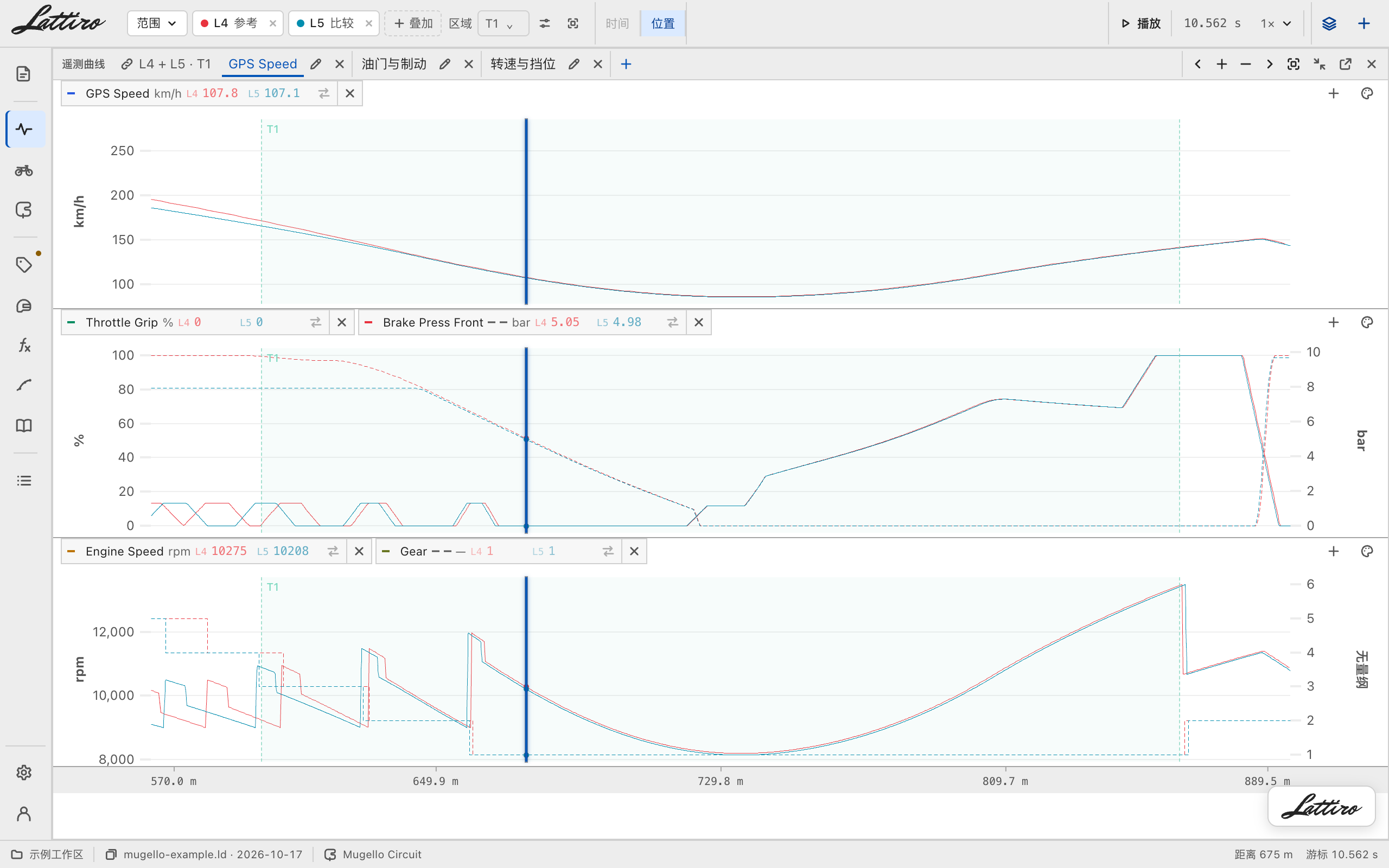

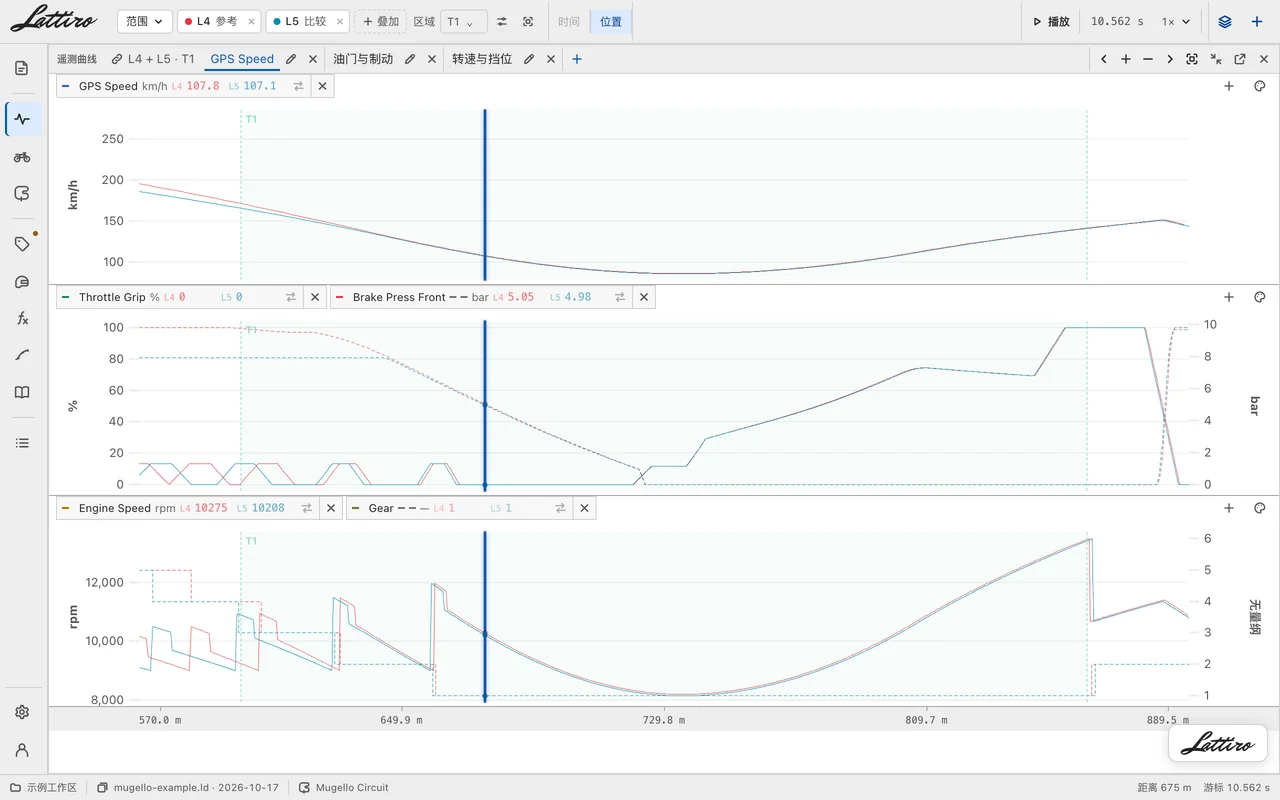

遥测曲线：绘制、叠加与浏览

操作步骤

1. 1

   添加图区

   点组件工具栏的 + 打开“新增图区”，搜索并勾选通道，再点“创建图区”。只选一条时可填“图区名称”；选多条时每条通道各建一个图区。每个组件最多 16 个图区。

2. 2

   叠加信号

   要在同一图区显示多条通道，点图区标签上的编辑按钮（“编辑图区”）或图例末尾的 +（“向当前图区叠加通道”），勾选最多 12 条通道后点“保存图区”。

3. 3

   放置游标

   点击曲线放置游标。按住 Shift 点击设置第二游标，按住 Shift 拖动可测量两游标之间的区间。

4. 4

   缩放与平移

   拖动平移；⌘/Ctrl + 滚轮或双指捏合，以指针为中心缩放；横向滑动平移；双击适配当前弯角或全程。工具栏也有“向前平移”“放大范围（+）”“缩小范围（-）”“向后平移”和“全程”。

5. 5

   区分多圈

   打开“曲线显示”（调色板图标），把“颜色”设为“自动”“信号主导”或“单圈主导”。“自动”和“单圈主导”给每圈一种颜色，同一图区的通道用线型区分；“信号主导”按通道着色，各圈用不同线型。

6. 6

   整理图区

   拖动图区标签调整顺序，点击标签定位图区，× 关闭后可“撤销删除”。在图例中点通道名可隐藏或显示该曲线。
