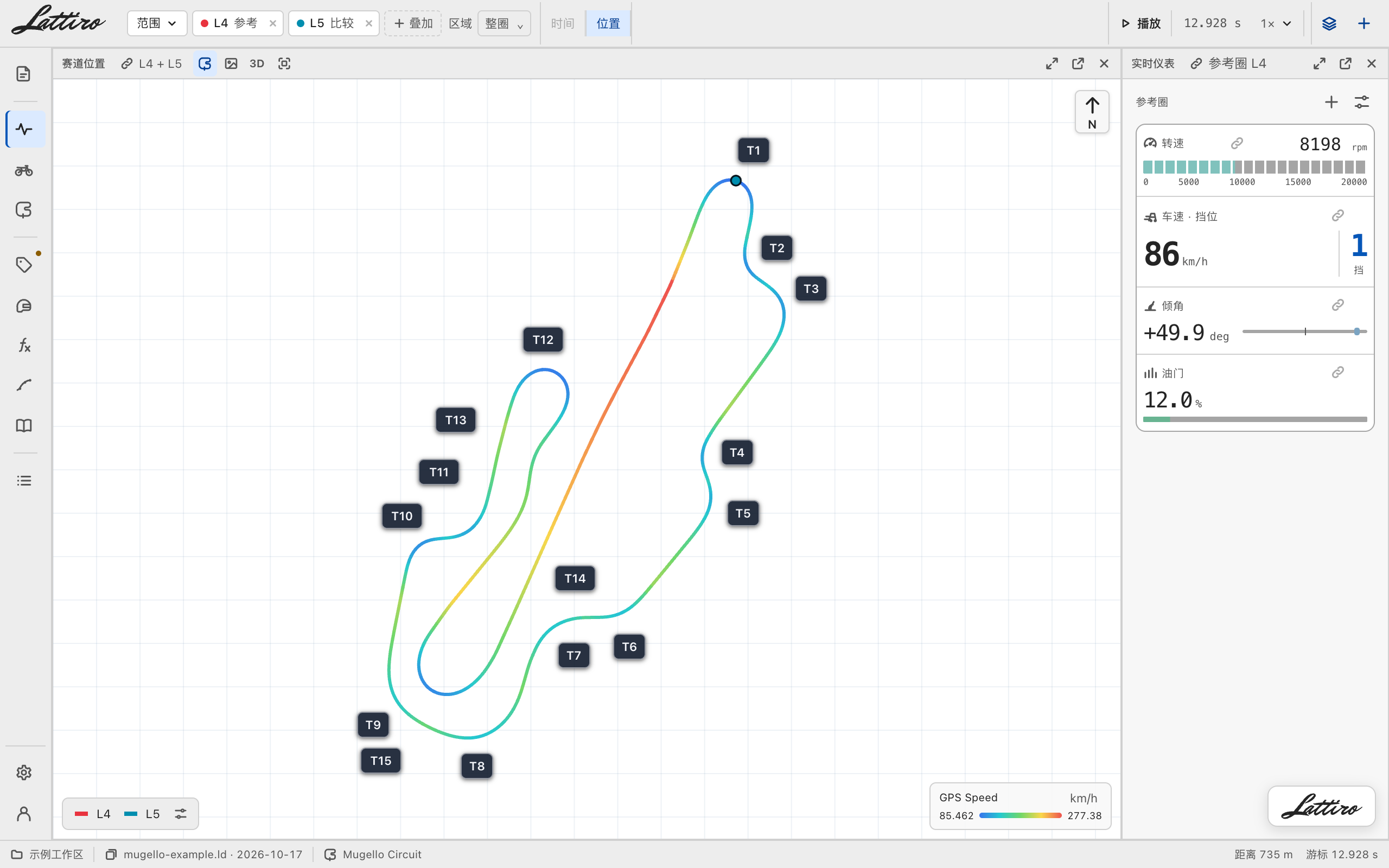

赛道图与三维高程
显示所选圈的 GPS 轨迹，按圈次、数值或圈时差着色，并用三维查看记录的高度。
在哪里找到
- +（“添加组件”）→“赛道图”
- 左下角“地图设置”（“显示”“颜色”“标记”）
操作步骤
- 1
添加地图
添加“赛道图”。它始终跟随全局分析范围；左下角的圈次图例显示每圈颜色，点击色块可更改。
- 2
浏览地图
滚轮缩放，拖动平移，右键拖动旋转，点击移动游标。指南针可朝北复位；“适配窗口”让轨迹填满组件。点弯号可选中该弯角，再点一次取消。
- 3
轨迹着色
“地图设置”→“颜色”→“轨迹着色”：“圈次颜色”“数值渐变”或“圈时差”。“圈时差”显示比较圈相对参考圈的累计时间差，从“领先 · 负值”到“落后 · 正值”。
- 4
数值渐变
选择“数值渐变”，在“着色通道”中搜索 GPS Speed、RPM 等通道或已保存的公式，再选“蓝 → 红”“紫 → 黄”或“自定”色带；“反转色带”可颠倒颜色。“色标范围”可选“自动”，或“手动”填写“下限”“上限”后点“应用”。“取消着色”恢复圈次颜色。
- 5
切换底图
工具栏可在“轨迹”“实景”（需要 MapTiler 密钥或离线地图包）、“矢量”（需安装矢量地图包）和“3D”之间切换。
- 6
三维查看高度
点“3D”。高度通道（m 或 ft）会自动识别；“地图设置”→“显示”可设置“高度通道”“垂直倍率”（1–20×），以及“闭环显示”或“记录原貌”。拖动旋转，滚轮缩放，点击轨迹移动游标。
还需了解
高度详情
同一记录有三个以上完整有效圈时，按位置融合各圈高度；“高度详情”显示融合高差和圈间分歧。读数始终保留记录的高度（米）。这是记录的高度，不是地形测绘。
“显示”页
“地图设置”→“显示”中有缩放 − / +、“适配窗口”、用于检查定位跳点的“叠加原始 GNSS”，以及“GPS 来源”。
地图上的标记
“地图设置”→“标记”列出可用于这张地图的条件、事件和公式，勾选即显示在轨迹上；导航栏“标记”集中管理全部标记。
与曲线联动
系统设置 →“遥测外观”中有“选择弯角时聚焦地图”（默认开启）和“图区与地图缩放联动”。
键盘
焦点在地图上时：+ / − 缩放，Home 或 0 复位视角，[ 和 ] 旋转 15°，N 朝北，方向键平移。
地图服务
在线实景需要自己的 MapTiler 密钥；离线地图包（.pmtiles）在系统设置 →“地图服务”中导入。
